Was ist Abwickelrichtung bei Etikettenrollen?

Bei der Bestellung von individuell gestalteten Rollenetiketten konzentrieren sich viele Kunden auf das Design, das Material, die Größe und die Verarbeitung, übersehen aber ein sehr wichtiges Detail: die Abwickelrichtung.

Die Wahl der falschen Abwickelrichtung kann bei der automatischen Etikettierung zu schwerwiegenden Problemen führen, darunter Etikettenfehlausrichtung, Maschinenstillstand und Produktionsineffizienz.

In diesem Artikel erklären wir, was Abwickelrichtung bedeutet, warum sie wichtig ist und wie Sie die richtige Abwickelrichtung für Ihre Etikettenrollen auswählen.

Was bedeutet „Abwickelrichtung“?

Die Abwickelrichtung bezieht sich auf die Ausrichtung der Etiketten beim Abrollen von der Rolle während des Aufbringens.

Anders ausgedrückt, es beschreibt:

• Welche Kante kommt zuerst heraus?
• Wie das Etikett auf der Rolle positioniert ist
• Die Richtung, in die das Etikett während der automatischen Etikettierung zeigt

Unterschiedliche Etikettiermaschinen erfordern unterschiedliche Abwickelrichtungen.

Warum ist die Abwickelrichtung wichtig?

Die korrekte Abwickelrichtung gewährleistet:

• Reibungsloser Betrieb der automatischen Etikettiermaschinen
• Genaue Etikettenplatzierung
• Stabile Produktionsgeschwindigkeit
• Verkürzte Maschineneinstellungszeit
• Geringeres Risiko von Etikettierungsfehlern

Wenn die Abwicklungsrichtung falsch ist:

• Etiketten können seitlich angebracht werden
• Der Text kann auf dem Kopf stehen.
• Sensoren erkennen Lücken möglicherweise nicht korrekt.
• Die Bediener müssen die Rollen möglicherweise manuell zurückspulen.

Dies kann Zeitverschwendung und erhöhte Produktionskosten verursachen.

Gängige Entspannungsanweisungen

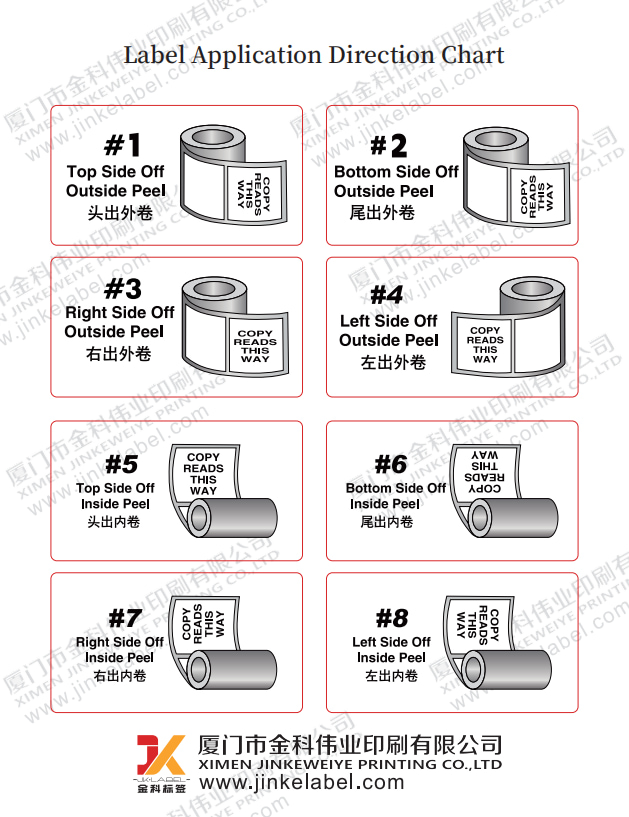

In der Etikettenindustrie werden Abwickelrichtungen üblicherweise anhand von Uhrzeitpositionen beschrieben.

Die gebräuchlichsten Typen sind:

Diese Zahlen geben an, wie das Etikett von außen betrachtet ausgerichtet ist.

Verschiedene Lieferanten oder Regionen verwenden möglicherweise leicht unterschiedliche Nummerierungssysteme, daher wird stets eine visuelle Überprüfung empfohlen.

Oberkante zuerst vs. Unterkante zuerst

Eine weitere gängige Methode zur Beschreibung der Abwickelrichtung ist:

• Oberkante zuerst
• Unterkante zuerst
• Linke Kante zuerst
• Rechtskante zuerst

Diese Methode ist oft einfacher für Kunden, die mit der Terminologie der Etikettenindustrie nicht vertraut sind.

Zum Beispiel:

• Ein Etikett für die Vorderseite einer Flasche kann die Anweisung „Verschluss zuerst“ erfordern.
• Bei einem seitlich angebrachten Etikett kann die Aufforderung „zuerst links“ erforderlich sein.

Die richtige Wahl hängt von der Konfiguration der Etikettiermaschine ab.

Wie man die richtige Abwicklungsrichtung ermittelt

1. Überprüfen Sie Ihr Etikettiergerät.

Am einfachsten ist es, Ihren Maschinenlieferanten oder -bediener zu fragen.

Sie wissen das normalerweise:

• Walzenzuführungsrichtung
• Sensorposition
• Anwendungsorientierung

Das Bereitstellen von Fotos oder Videos der Maschine kann helfen, Fehler zu vermeiden.

2. Etikettenanbringungsrichtung bestätigen

Überlegen Sie, wie das Etikett auf dem Produkt angebracht werden soll:

• Vertikale Anwendung
• Horizontale Anwendung
• Rundumanwendung

Unterschiedliche Anwendungen erfordern möglicherweise unterschiedliche Abwickelrichtungen.

3. Stellen Sie eine Musterrolle zur Verfügung.

Wenn Sie bereits kompatible Etiketten erfolgreich eingesetzt haben, ist das Senden einer Musterrolle an Ihren Lieferanten die sicherste Option.

Dies ermöglicht dem Hersteller die Anpassung:

• Rollrichtung
• Kerngröße
• Außendurchmesser
• Abstand

Weitere Walzenspezifikationen zur Bestätigung

Neben der Abwickelrichtung sind auch einige Walzendetails wichtig.

Kerngröße

Gängige Kerngrößen sind:

• 25 mm
• 40 mm
• 76 mm (3 Zoll)

Die richtige Kerngröße hängt von Ihrer Etikettiermaschine ab.

Außendurchmesser

Wenn der Rollendurchmesser zu groß ist:

• Es passt möglicherweise nicht in die Maschinenhalterung.

Falls zu klein:

• Die Produktionseffizienz sinkt, weil die Walzen häufig ausgetauscht werden müssen.

Lücke zwischen den Etiketten

Automatische Etikettiermaschinen verwenden Sensoren, um Etikettenlücken zu erkennen.

Eine falsche Spaltgröße kann folgende Auswirkungen haben:

• Sensorerkennung
• Positionierung des Etiketts
• Anwendungsgenauigkeit

Häufige Probleme aufgrund falscher Abwicklungsrichtung

1. Umgedrehte Etiketten

Das häufigste Problem.

Das Etikett wird möglicherweise korrekt eingezogen, ist aber verkehrt herum auf dem Produkt angebracht.

2. Seitliche Etikettenapplikation

Die Maschine kann das Etikett um 90 Grad gedreht anbringen.

Dies geschieht oft, wenn die Links/Rechts-Orientierung falsch verstanden wird.

3. Maschinensensorfehler

Eine falsche Fütterungsrichtung kann die Sensorerkennung beeinträchtigen.

Dies kann folgende Folgen haben:

• Überspringen von Etiketten
• Doppelfütterung
• Fehlausrichtung

Manuelle Anwendung vs. automatische Anwendung

Bei der manuellen Applikation ist die Abwickelrichtung in der Regel weniger entscheidend.

Jedoch für:

• Hochgeschwindigkeits-Automatik-Etikettierung
• Rundum-Etikettierung
• Pharmazeutische Produktionslinien
• Getränkeabfüllanlagen

Die korrekte Abwickelrichtung ist von größter Wichtigkeit.

Wie JINKE LABEL Rollenetikettenprojekte unterstützt

Bei JINKE LABEL helfen wir unseren Kunden bei der Bestätigung:

• Richtige Abwickelrichtung
• Kerngröße
• Rollendurchmesser
• Abstand
• Maschinenkompatibilität

Wir unterstützen Labels für:

• Getränkeabfüllanlagen
• Kosmetikverpackung
• Pharmazeutische Produkte
• Lebensmittelverpackung
• Industrielle Anwendungen

Vor Produktionsbeginn kann unser Team die Walzenspezifikationen anhand folgender Kriterien bestätigen:

• Maschinenfotos
• Videos
• Vorhandene Musterrollen
• Technische Zeichnungen

Dies trägt dazu bei, Etikettierungsprobleme während der Produktion zu reduzieren.

Schlussbetrachtung

Die Abwickelrichtung mag wie ein kleines Detail erscheinen, spielt aber eine entscheidende Rolle bei der automatischen Etikettierung. Die Wahl der richtigen Rollenausrichtung verbessert die Produktionseffizienz, reduziert Maschinenstillstandszeiten und gewährleistet eine präzise Etikettenplatzierung.

Vor der Bestellung von individuell gestalteten Rollenetiketten sollten Sie immer Folgendes bestätigen:

• Entspannungsrichtung
• Kerngröße
• Rollendurchmesser
• Label gap
• Maschinenanforderungen

Wenn Sie sich nicht sicher sind, welche Abwickelrichtung Ihre Maschine benötigt, können Sie sich gerne an JINKE LABEL wenden, um technische Unterstützung und Empfehlungen für Etiketten zu erhalten.
